Rangkaian/ Skema dan Blok pada Mesin TV China (Pasaran)

Rangkaian atau Skema pada Mesin Televisi brand China yang beredar di pasaran, dapat dilihat pada beberapa Gambar dan Keterangan di bawah ini, blok yang pertama adalah:

Blok Rangkaian "Regulator Power Supply" Mesin TV brand China

Blok rangkaian 'Regulator Power Supply" pada Mesin TV brand China (pasaran)

Download Gambar di sini!

Beberapa kerusakan yang sering ditemukan pada rangkaian Regulator Power Supply ini, dapat di lihat pada halaman: "Beberapa Penyebab Kerusakan Power Supply Regulator Mesin TV brand China".

Blok Rangkaian "Vertikal Amp" Mesin TV brand China

Rangkaian Vertikal Amp (WCOM)

Kerusakan pada rangkaian Vertikal Amp ini, akan menyebabkan munculnya layar 1 garis horizontal (kiri - kanan) tepat ditengah tengah layar, atau gambar menyempit pada bagian atas/ bawah layar, pada jenis TV Sharp, Polytron, LG,  Panasonic kerusakan pada bagian Vertikal Amp ini dapat menyebabkan Televisi mati total dalam posisi standby/ protek.

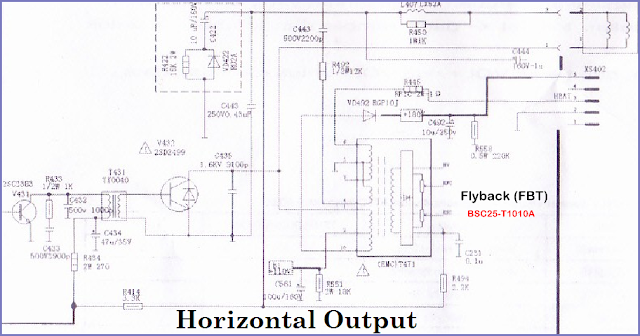

Blok Rangkaian "Horizontal Output" Mesin TV brand China

Rangkaian Horizontal Out (WCOM)

Kerusakan yang paling sering ditemukan pada rangkaian "Horizontal Out" pada Mesin TV ini adalah selain Transistor penguat Horizontal nya yang Short/ Korslet, juga Trafo Flyback itu sendiri kerusakan kedua komponen tersebut menyebabkan Televisi akan Mati Total pada posisi Standby.

Skema Mesin TV China (Pasaran) merek WCOM ini dapat di Download pada Gambar dan Link di bawah ini:

Skema bawaan dari Mesin TV China 14" - 21" merek: WCOM

Klik gambar di atas, kemudian "Save as" pada folder yang anda kehendaki, atau download melalui link ini,"Skema bawaan dari Mesin TV China 14" - 21" merek: WCOM" kemudian pilih menu "Unduh" di bagian atas halaman.

Halaman selanjutnya: "Rangkaian/ Skema Blok Panel Menu, Sensor Remote dan Tunner".
